Relé de Estado Sólido

São instrumentos utilizados para comutar um circuito de potência (carga resistiva). Normalmente são aplicados no controle de temperatura de estufas, fornos, sopradoras e injetoras.
A lógica de funcionamento do relé de estado sólido consiste em receber em sua entrada de controle um sinal de tensão (on/off), corrente (linear) proveniente de um controlador de temperatura, CLP ou manualmente através de um potenciômetro e comutar os tiristores, a fim de fornecer energia necessária ao meio controlador.
Os relés de estado sólido podem ser controlados por:

• Trem de Pulsos: Consiste na variação da largura dos pulsos, proporcionalmente ao sinal e controle, sincronizando os disparos dos tiristores somente no cruzamento da senóide em zero da tensão aplicada "Zero Crossing ou Zero Volts", ou seja, o relé de estado sólido recebe o sinal de comando e aguarda a próxima passagem da senóide pelo "Zero Volts" para iniciar a condução de tensão a carga resistiva. Quando o sinal de comando é retirado aguarda novamente a próxima passagem da senóide pelo "Zero Volts" para cortar a condução de tensão a carga resistiva. Por praticamente não gerar ruídos e harmônicas na rede elétrica, este é o controle ideal para os sistemas de aquecimentos por resistências elétricas.
• Ângulo de Fase: Consiste na variação do ângulo de disparo para cada semiciclo da rede elétrica, onde os disparos dos tiristores ocorrem no momento que a onda atinge o ângulo de condução da tensão ajustar a potência na carga. É utilizado para controlar circuitos cujo aquecimento é feita através de lâmpadas.

Caso o relé de estado sólido esteja instalado num local com alta temperatura ambiente ou comute cargas elevadas, é necessário utilizar um dissipador em alumínio com ventilação natural ou forçada, a fim de evitar a queima do relé, melhorando assim o rendimento e aumentando o tempo de vida útil do equipamento.

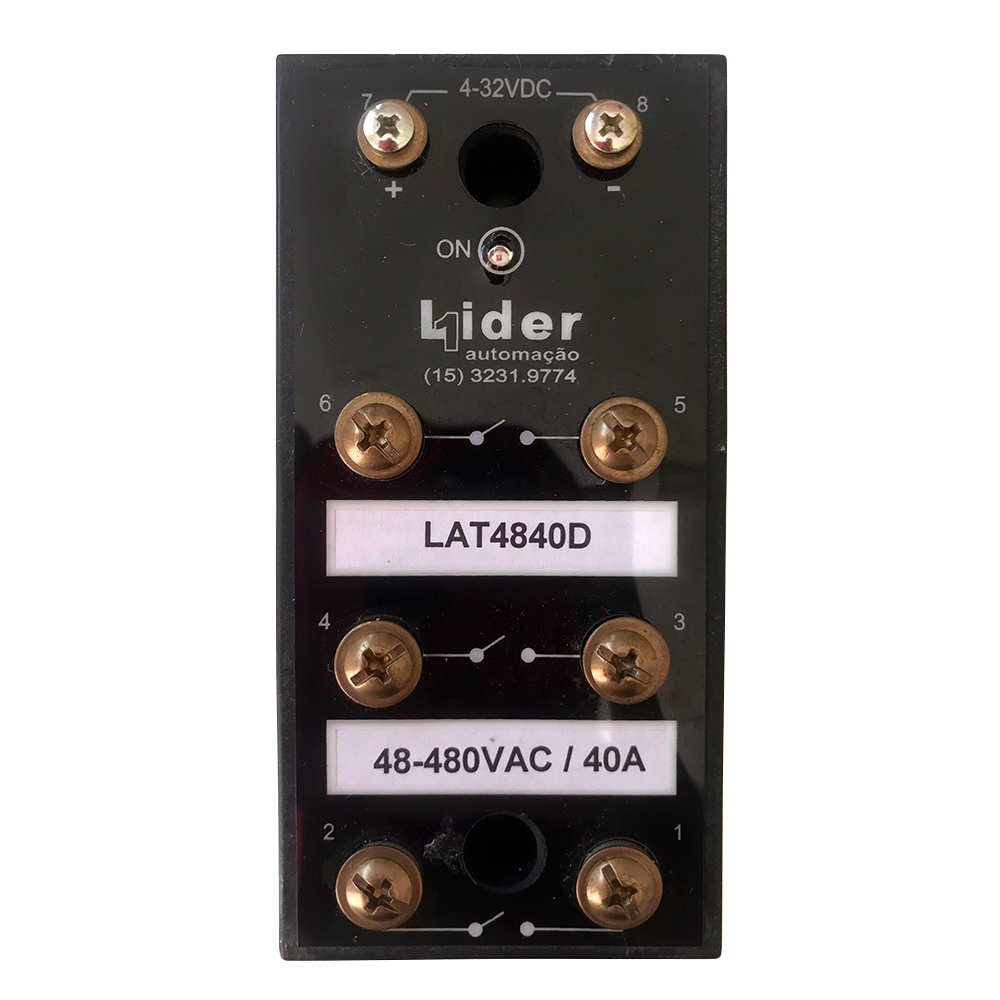

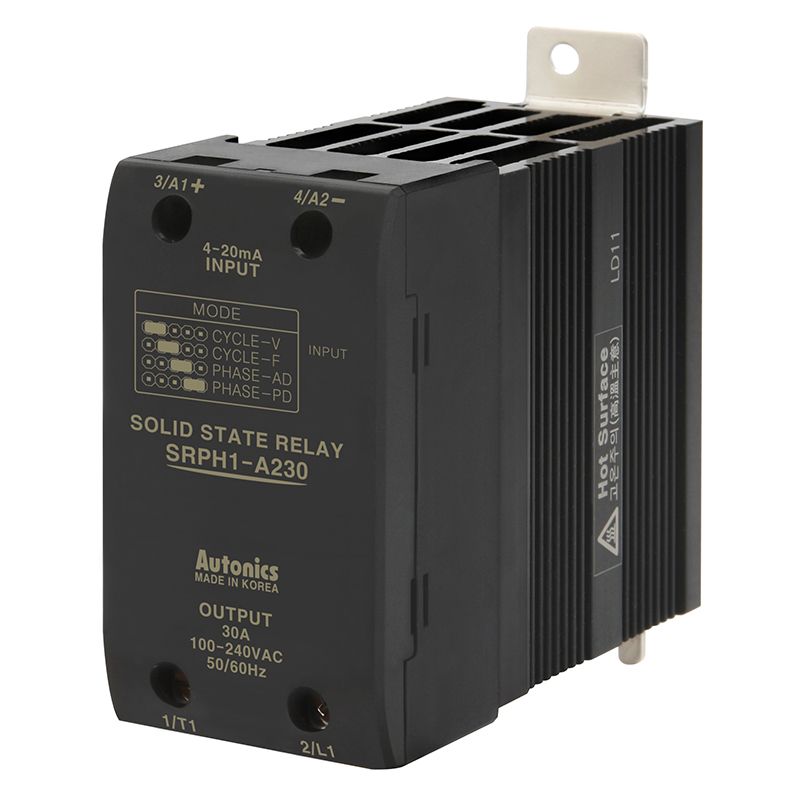

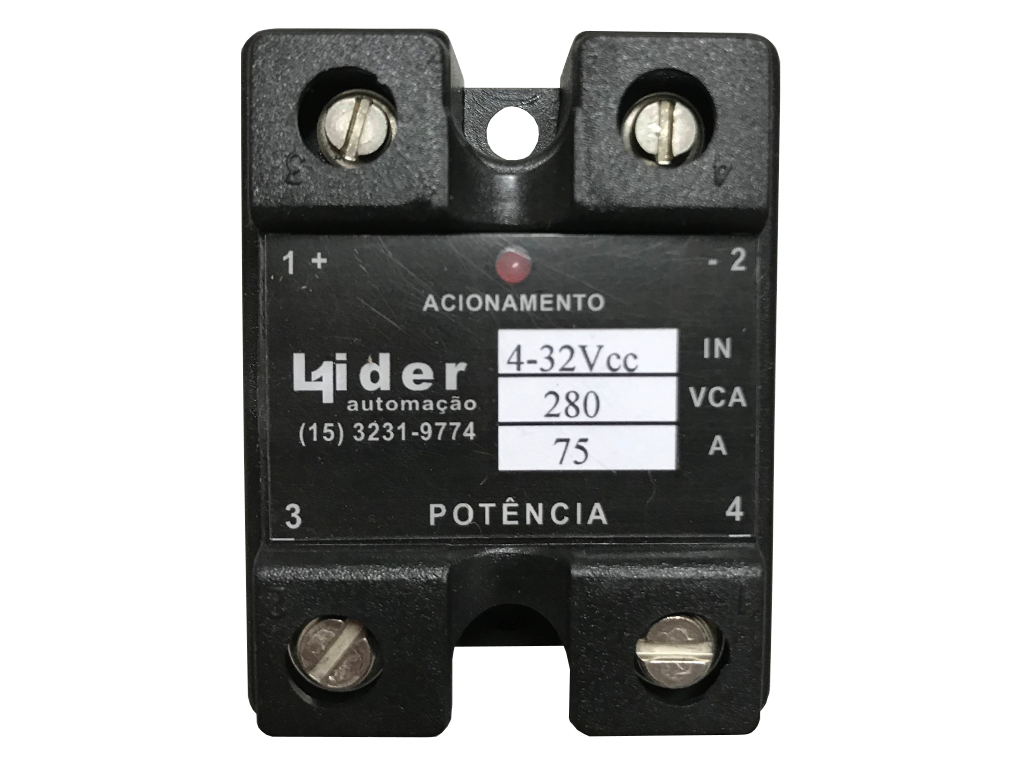

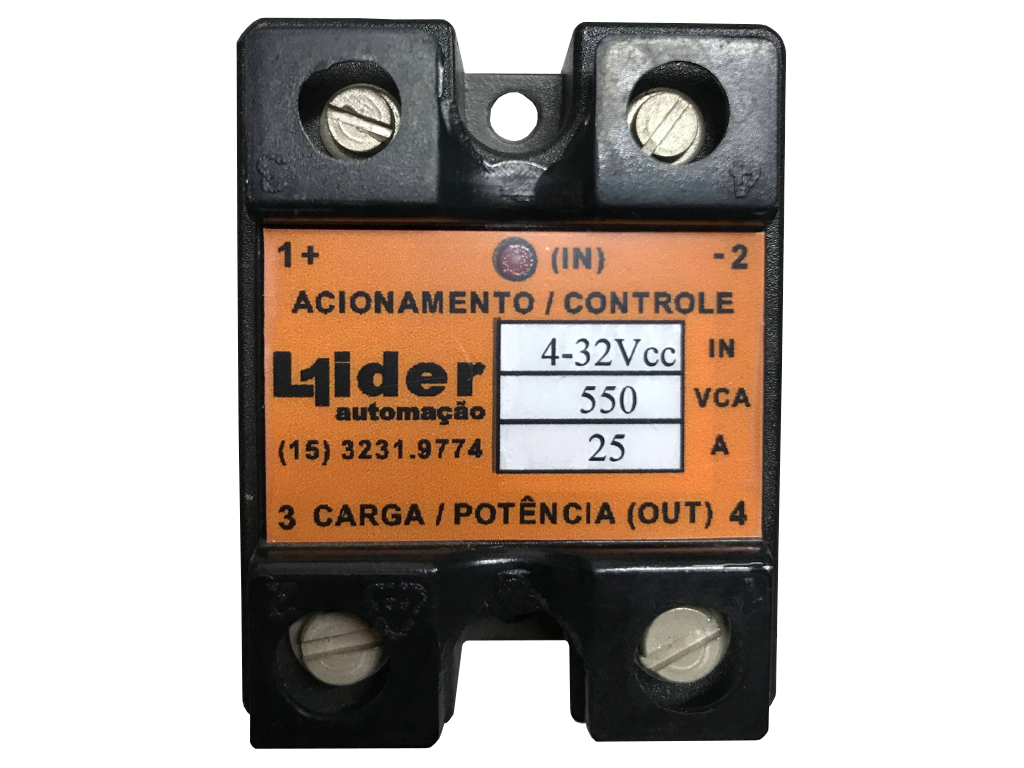

Podem ser fabricados para controle monofásico ou trifásico, com corrente de 15 a 100A.
Na instalação elétrica do relé de estado sólido é aconselhável o uso de fusíveis ultra-rápidos e que os mesmos sejam bem dimensionados e de boa qualidade, a fim de proteger os tiristores de situações como curto-circuito ou fuga a massa.

A LIDER AUTOMAÇÃO possui uma linha completa de relés de estado sólido para controle de cargas resistivas, assim como acessórios (dissipadores sem ventilação, dissipadores com ventilação, fusíveis ultra-rápidos, placas de proteção, etc...) para atender as mais variadas aplicações de processo.
